矿用逆变电源

发布时间：2015-01-27 08:45:22 发布者：adminer

　　

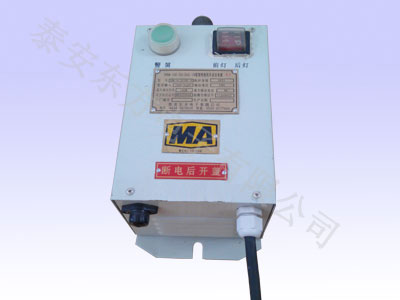

泰安东方电子生产的矿用逆变电源，DXKN-150-250(550)/24型架线电机车逆变电源（以下简称电源）是我厂在多年生产的矿用电源的基础上新开发的一种高性能电源。由于它集提供电源和前灯、后灯、喇叭的手动控制功能于一体，因此不仅能为煤矿或其它矿山架线电机车上的照明、喇叭、载波通信机、司控道岔发信机等电子设备提供稳定可靠的直流电源，还能直接用来控制架线机车的前灯，后灯和喇叭。

电源性能稳定，它与传统的逆变电源比较具有重量轻、无噪声、工作可靠、使用性能好，寿命长、便于维修等优点。

使用环境

 环境温度：-5～40℃；

 周围空气相对湿度：不大于95%（+25℃）；

环境大气压：80Kpa～106Kpa；

用于煤矿井下无瓦斯和无煤尘爆炸危险的环境；

无破坏金属和绝缘材料的腐蚀性气体和蒸汽的地方。

技术指标及主要功能

技术指标

输入：直流电压250V,波动范围65%～135%；额定输入功率≤150W。

         直流电压550V,波动范围65%～135%；额定输入功率≤150W。

输出直流额定电压：24V。允许偏离值≤10%。

输出直流额定电流：4A。

负载效应：250型≤10%，550型 ≤10%。

过流保护动作值：≤16A。

短路电流值：≤10A。

周期与随机偏移

有效值≤30mV

峰-峰值≤300mV

短路、过流保护功能

  有短路、过流保护功能，故障排除后，能自动恢复。

产品主要结构

电源主要由印刷线路板，MK控制模块Vmos管组件及外壳等部件组成。

电源外形尺寸为：234mm×130mm×106mm，重量：约2.3kg。

电源的外壳防护能力为IP21。

安装

电源用一对直径8毫米螺钉通过垫圈固定在电机车上。

输入及输出均通过接插件从相应的位置引入。架空线上的直流电压等级极性必须符合本机要求，电源外壳必须良好接地。

使用与操作

本机直流高压电源输入：电缆红线为正极，绿线为负极。

本机的输出为P20航空插头：⑴脚为前灯输出；⑵脚为后灯输出；⑶脚为喇叭输出；⑷脚为地；⑸脚为+24V输出。前、后灯的输出由船型开关控制，喇叭输出由按钮开关控制。
